Automatinis jungiklis (saugiklis, automatas) – tai apsauginis įrenginys, kuris automatiškai išjungia grandinę, jei srovė viršija leistiną ribą. Teisingas automato parinkimas yra taip pat svarbus, kaip ir tinkamo kabelio pasirinkimas – apie kabelio parinkimą skaitykite čia. Šiame straipsnyje – kaip neapsirikti renkantis automato amperažą.
Pagrindinė taisyklė
Automatas visada turi atitikti du dalykus vienu metu:
- Jis turi apsaugoti kabelį nuo perkaitimo (automato amperažas negali viršyti kabelio leistinos srovės).
- Jis turi atlaikyti grandinės apkrovą (automato amperažas turi būti pakankamas prijungtiems prietaisams, kad neišsijunginėtų be reikalo).
Jei automatas per silpnas – jis nuolat "išmuš". Jei per stiprus – jis nebeapsaugos kabelio nuo perkaitimo gaisro atveju. Automatas visada parenkamas pagal silpniausią grandinės elementą – dažniausiai tai yra kabelis.

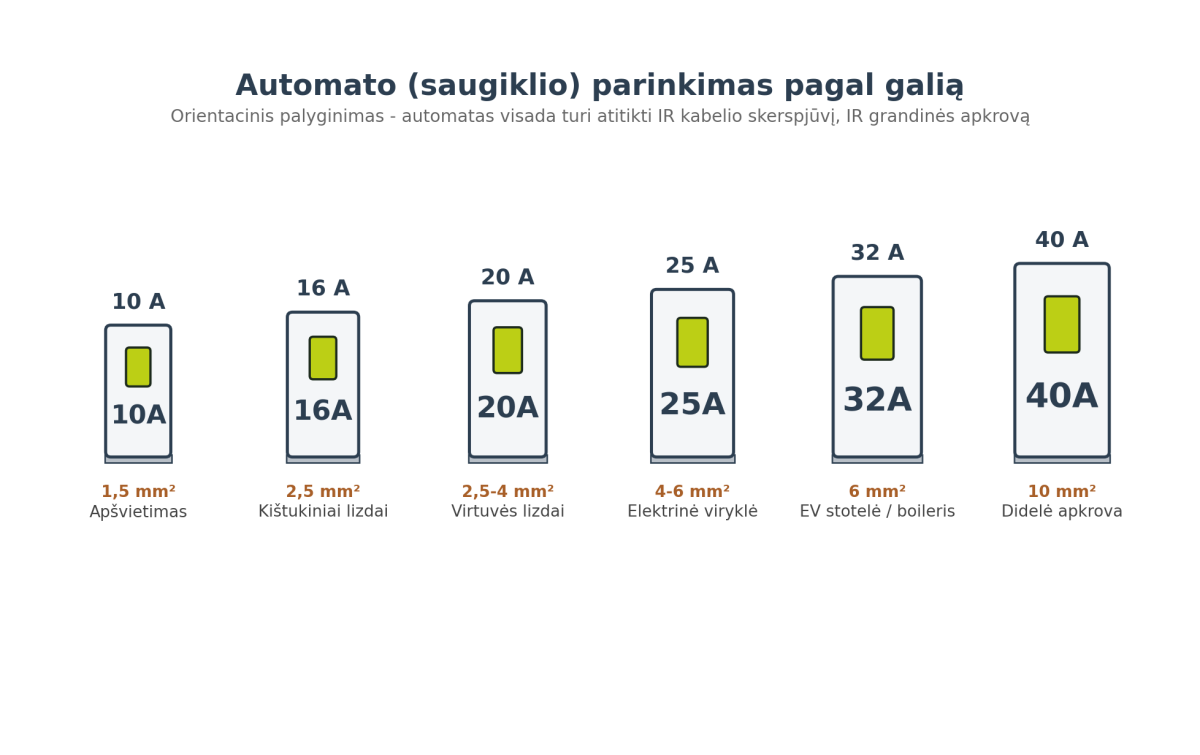

Orientacinis automatų palyginimas
Žemiau – dažniausiai naudojami automatų amperažai buitinėje instaliacijoje ir jiems tipiškai priskiriami kabelių skerspjūviai. Tikslus parinkimas priklauso nuo konkretaus objekto – naudokite mūsų pilną kabelių ir automatų parinkimo lentelę.
- 10 A – su 1,5 mm² kabeliu – apšvietimo grandinės
- 16 A – su 2,5 mm² kabeliu – kištukiniai lizdai
- 20 A – su 2,5-4 mm² kabeliu – virtuvės lizdų grupė
- 25 A – su 4-6 mm² kabeliu – elektrinė viryklė
- 32 A – su 6 mm² kabeliu – boileris, EV įkrovimo stotelė
- 40 A – su 10 mm² kabeliu – didelės apkrovos
Kas yra veikimo charakteristika (B, C, D)?
Ant kiekvieno automato korpuso, be amperažo, nurodyta ir raidė – tai veikimo charakteristika, rodanti, kaip greitai automatas reaguoja į trumpalaikius srovės šuolius:
- B tipas – jautriausias, tinka apšvietimui ir kištukiniams lizdams be didelės paleidimo srovės.
- C tipas – dažniausiai naudojamas buityje, atlaiko didesnius trumpalaikius šuolius (pvz., variklių, kompresorių paleidimą).
- D tipas – naudojamas pramoninėje aplinkoje su galingais varikliais ir dideliais paleidimo srovės šuoliais.
Daugumai namų ūkio grandinių Lietuvoje naudojami C tipo automatai.
Dažniausios klaidos
- Automato amperažas parenkamas didesnis nei leidžia kabelis, "kad nemuštų" – tai pavojinga, nes kabelis lieka neapsaugotas.
- Vienas automatas apsaugo per daug skirtingų grandinių iš karto – vienam gedimui išjungus, be šviesos/srovės lieka per daug patalpų.
- Automatas neatitinka realios apkrovos – pvz., galingam šildytuvui parinktas per silpnas automatas, kuris nuolat išsijungia.
